Kablovski završeci – šta prijedstavljaju i gde ih koristimo
Da li ste ikada razmišljali kako se zove metal srebrnastog sjaja na kraju kablova ili između žila? Ovaj dio zove se kablovski završetak. To je metalni naglavak koji se koristi za povezivanje kablova i provodnika na električne uređaje, druge kablove, površine ili mehanizme.
Štipavice kojima se kablovi priključuju na običan akumulator automobila jednostavan su primer kablovskih završetaka.
Kablovski završeci izrađeni su na način koji omogućuje olakšano postavljanje i skidanje radi remonta ili održavanja i koriste se najčešće u slučajevima kada metode permanentnog i direktnog povezivanja nisu podesne, niti potrebne.
Kablovski završeci mogu da raspolažu zaštitnim pokrićem radi izbegavanja strujnog udara ili kratkih spojeva.
Koje su različite vrste kablovskih završetaka
Postoji više i najrazličitijih kablovskih završetaka koji mogu da se koriste u skoro svakoj sferi života – od svakodnevnih potreba u domaćinstvu do krupne industrije.
S obzirom da nije moguće da vam prijedstavimo apsolutno sve u jednom članku, usredsredićemo se na najčešće i najraširenije vrste kablovskih završetaka.
1. Standardni bakarni završeci i ferule
Koriste se za bakarne kablove i žile. Najčešće se koriste u industriji, trgovini i domaćinstvu.
2. Teški bakarni završeci i ferule
Upotreba je opet najraširenija kod bakarnih kablova i žila.
Razlika je u tome što ti završeci imaju specijalizovanu primjenu na električnim mrežama srednje i visoke voltaže.
3. Aluminijumski završeci i ferule
Koriste se prije svega za aluminijumske kablove u električnim mrežama.
4. Bakarni i aluminijumski kablovski završeci
Ova vrsta kablovskih završetaka koristi se na mjestima gde ne može da se koristi alat za krimpovanje.
5. Bimetalni kablovski završeci
Koriste se za povezivanje bakarnih i aluminijumskih provodnika sa ciljem spriječavanja elektrohemijske korozije usljed kontakta aluminijumskog provodnika sa priključnom klemom uređaja.
Veliki dio ovih vrsta kablovskih završetaka i još puno drugih pronaći ćete u Elmarkovoj onlajn prodavnici.
Upotreba prijema vrsti i načinu rada sa različitim kablovskim završecima
Kao što smo ranije rekli, različite vrste kablovskih završetaka podrazumjevaju različitu upotrebu prijema namjeni za koju su izrađeni.
Uzmimo kao primer standardne kablovske završetke (papučice) – oni se koriste prije svega za priključivanje višežilnih bakarnih provodnika različitog presjeka na električne aparate. Koriste se, na primjer, kao akumulatorske kleme.
Druga moguća upotreba ovih kablovskih završetaka je povezivanje sa ciljem ujedinjavanja svih žila provodnika. Na taj način se ostvaruje pouzdano povezivanje u steznim klemama, kao i u samom osnovu završetka.
Time se obezbjeđuje povećana stabilnost veze protiv vibracija, kao i smanjenje opasnosti od kratkog spoja – vjerovatnoća da do toga dođe praktično je bliska nuli.
Povezivanje standardnih kablovskih završetaka i bakarnih provodnika obavlja se pomoću kliješta za krimpovanje kojima se radi mehaničko presovanje završetka i provodnika.
Kao prijednosti mogu da se navedu dugi radni vijek, bezbjedno povezivanje i stezanje u klemama, kao i pouzdana veza čak i kada postoje vibracije.
Važno je navesti da je glavna primjena ove vrste kablovskih završetaka u elektrodistributivnim mrežama niskog napona.
Drugi veoma rasprostranjen i uveliko korišten kablovski završetak je bimetalni kablovski završetak. Ono što je kod njega jedinstveno jeste da je izrađen od bakarne i aluminijumske legure bez galvanizovane prevlake, a zahvaljujući korištenoj specijalnoj tehnologiji bakarni naglavak izrađen je i oblikovan kao uho.
Za razliku od standardnog kablovskog završetka, bimetalni završetak se koristi prije svega za priključivanje višežilnih aluminijumskih provodnika različitog presjeka na električne aparate.
Druga primjena ove vrste kablovskih završetaka je povezivanje sa ciljem ujedinjavanja svih žila provodnika. Cilj je da se smanji moguća elektrohemijska korozija na mestu kontakta aluminijumskog provodnika i priključne kleme uređaja.
Time se dobija pouzdana veza u samom osnovu završetka, a to sa svoje strane povećava otpornost veze na vibracije.
Kao i kod standardnih kablovskih završetaka, veza se ostvaruje kleštama za krimpovanje koje mehaničkim presovanjem povezuju provodnik sa kablovskim završetkom.
Prednosti koje bismo i u ovom slučaju naveli su iste kao i gore navedene – dugi radni vijek, pouzdana veza u uslovima postojećih vibracija, kao i bezbedno povezivanje u steznim klemama.
Ova vrsta kablovskih završetaka koristi se uglavnom za elektro distributivne mreže niskog napona.
Spojne čahure – izvanredan dodatak kablovskim završecima
Pošto smo već razjasnili koje su različite vrste kablovskih završetaka, koja je njihova namjena i kako se sa njima radi, smatramo da biste trebali saznati nešto više i o takozvanim spojnim čahurama.

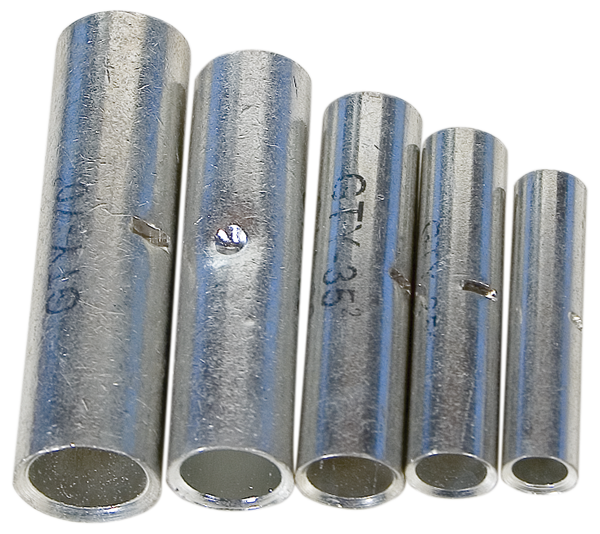

To su male bakarne cjevčice sa galvanizovanom prevlakom od kalaja. Namenjene su prije svega za povezivanje bakarnih provodnika različitog presjeka, pri čemu je beznačajno da li su provodnici čvrsti ili višežilni.
Veza između čahure i provodnika ostvaruje se pomoću već dobro poznatih krimp kliješta kojima se obavlja mehaničko presovanje.
Standardne spojne čahure izrađene su od bakarne legure i koriste se uglavnom na elektro distributivnim mrežama niskog napona. One obezbjeđuju provodniku dug radni vijek, pouzdanu vezu, čak i u slučajevima ozbiljne vibracije, kao i bezbjedno povezivanje.
Ukoliko morate da spojite bakarne i aluminijumske provodnike, vaš pomoćnik se zove bimetalna spojna čahura.
Ove čahure predstavljaju male cjevčice, i, kao što kaže sam naziv, izrađene su od dva metala – aluminijuma i bakra. Njihova specifičnost je u tome što nemaju galvanizovanu prevlaku.
Zahvaljujući ovim čahurama moći ćete da spajate bakarne i aluminijumske provodnike, nezavisno od toga da li su višežilni različitog presjeka ili čvrsti.
Za ostvarivanje veze između čahure i provodnika potrebna su vam krimp klešta za mehaničko presovanje. Koriste se za zaštitu od elektrohemijske korozije, a primjenjuju se prije svega na elektro distributivnim mrežama niskog napona.
Prednosti bimetalne spojne čahure kao i obične je u tome što obezbjeđuje provodniku dug radni vijek i pouzdanu vezu, nezavisno od okoline i vibracija. Pored svega ostalog, imaćete bezbjedno spajanje i stezanje u klemama.
Ukoliko je dosadašnja informacija bila korisna za vas, možemo jedino da vas pozovemo na blog Elmark-a, gde ćete pronaći puno sličnih članaka i zanimljive sadržaje iz kojih možete da saznate zaista korisne stvari za vaš dom, električnu mrežu i o tome kako da je održavate u ispravnom stanju, kako biste je koristili duže vremena.
